Phân loại bơm bánh răng

Bơm Bánh Răng là một phụ tùng máy công trình thuộc loại bơm thể tích là loại bơm không điều chỉnh được lưu lượng và áp suất khi số vòng quay cố định. Bơm bánh răng hiện được sử dụng rất rộng rãi trong các hệ thống máy thuỷ lực có áp suất trung bình.


Đặc điểm bơm bánh răng:
Kết cấu đơn giản, dễ chế tạo.
Độ tin cậy cao, kích thước nhỏ gọn
Số vòng quay và công suất trên một đơn vị trọng lượng lớn
Có khả năng chịu quá tải trong một thời gian ngắn.

Phân loại Bơm Bánh Răng

Có 2 loại bơm bánh răng là: Bơm bánh răng ăn khớp ngoài và ăn khớp trong. Khi cần tăng lưu lượng người ta dùng bơm bánh răng có nhiều bánh răng ăn khớp.
Bơm bánh răng ăn khớp ngoài



Bơm bánh răng ăn khớp trong



Nguyên lý làm việc của Bơm Bánh Răng


Bơm bánh răng làm việc theo nguyên lý dẫn và nén chất lỏng trong một thể tích kín thay đổi được dung tích.

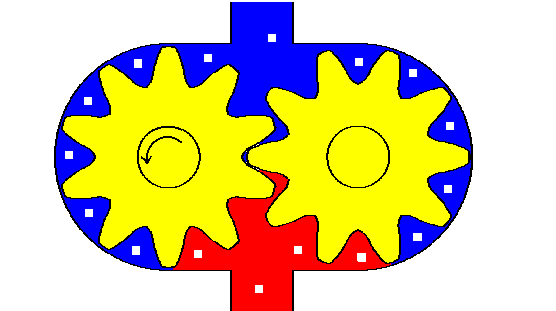

Nguyên lý làm việc của Bơm Bánh Răng ăn khớp ngoài:

Bánh răng chủ động được nối với trục của bơm quay và kéo theo bánh răng bị động quay. Chất lỏng ở trong các rãnh răng theo chiều quay của các bánh răng vận chuyển từ khoang hút đến khoang đẩy vòng theo vỏ bơm. Khoang hút và khoang đẩy được ngăn cách với nhau bởi những mặt tiếp xúc của các bánh răng ăn khớp và được xem là kín.



Khi một cặp bánh răng vào khớp ở khoang đẩy, chất lỏng được đưa vào khoang đẩy bị chèn ép và dồn vào đường ống đẩy. Đó là quá trình đẩy.

Trong trường hợp yêu cầu áp suất cao, người ta dùng bơm nhiều cấp theo nguyên lý mắc nối tiếp. Để phồng trường hợp thừa lưu lượng giữa các cấp người ta bố trí giữa các cấp đó các van an toàn.

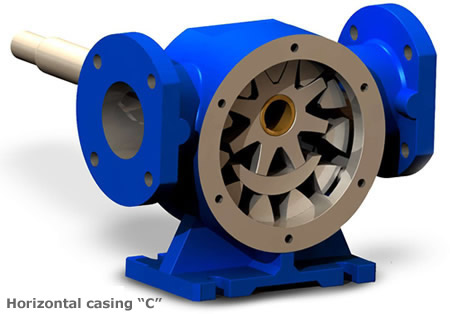

Nguyên lý hoạt động bơm bánh răng ăn khớp trong

Bơm bánh răng ăn khớp trong thường được dùng trong những trường hợp yêu cầu độ cứng vững cao, độ ồn nhỏ.



Bánh chủ động và bánh bị động luôn đặt lệch tâm. Khi bánh chủ động quay kéo theo bánh bị động quay cùng chiều trong Stato. Chất lỏng ở trong các rãnh răng theo chiều quay của các bánh răng vận chuyển từ khoang hút đến khoang đẩy vòng theo vỏ bơm. Khoang hút và khoang đẩy được ngăn cách với nhau bởi lưới chắn.

Nhìn chung bơm bánh răng ăn khớp trong khó chế tạo nên giá thành cao.
